靶式流量計工作原理

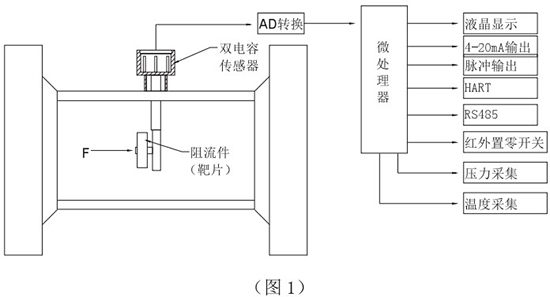

當介質在測量管中流動時,因其自身的動能通過阻流件(靶片)時而產生的壓差,并對阻流件有一作用力,其作用力的大小與介質流速的平方成正比。阻流件(靶片)接受的作用力F,經剛性連接的傳遞件(測桿)傳至雙電容傳感器,雙電容傳感器產生電容差經高精度AD芯片進行處理,直接輸出數字信號,由此,通過AD轉換及計算機處理后,即可得到相應的瞬時流量和累積總量,其工作原理見示意(圖1):

靶式流量計工作原理圖


靶式流量計結構

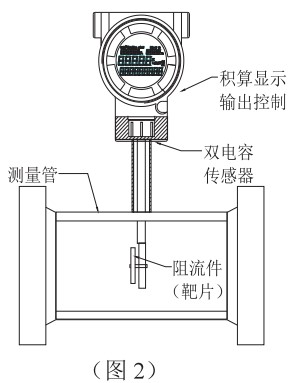

電容式靶式流量計主要由測量管(外殼)、雙電容傳感器(含阻流元件)、積算顯示和輸出部分組成。根據不同的介質和工況,必須選用相適應的雙電容傳感器,因此,用戶提供準確的計量對象及參數,生產廠家選用合適的電容力傳感器是產品能否計量準確的關鍵。其結構如右(圖2):

靶式流量計結構圖


靶式流量計特點

1.采用大屏液晶顯示,可同時顯示多組參量,讀數更直觀;

2.整臺儀表在設計中無可動部件,插入式結構,拆卸方便;

3.可選用多種防腐及耐高低溫材質(如哈氏合金,鈦等);

4.整機可做成全密封無死角(焊接形式),無任何泄漏點,可耐42MPa高壓;

5.儀表內設自檢程序,故障現象一目了然;

6.傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠;

7.具有多種安裝方式供選擇,如選擇在線插入式,安裝費用低;

8.具有一體化溫度、壓力補償,直接輸出質量或標方;

9.具有可選小信號切除、非線性修正、濾波時間可選擇;

10.能準確測量各種常溫、高溫500度、低溫-200度工況下的氣體、液體流量;

11.計量準確,精度可達到0.2%;

12.重復性好,一般為0.05~0.08%,測量快遞;

13.壓力損失小,僅為標準孔板的1/2△P左右;

14.抗干擾,抗雜質能力特強;

15.可根據實際需要更換阻流件(靶片)而改變流量范圍;

16.安裝簡單方便,*易維護;

17.多種輸出形式,能遠傳各種參數;

18.抗震動性強,一定范圍內可測脈動流。

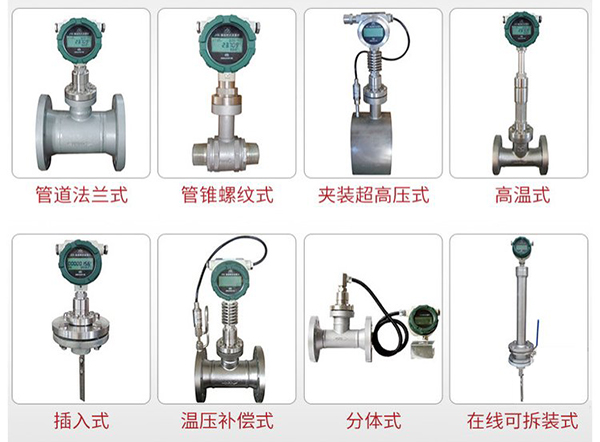

靶式流量計產品分類圖


靶式流量計技術指標

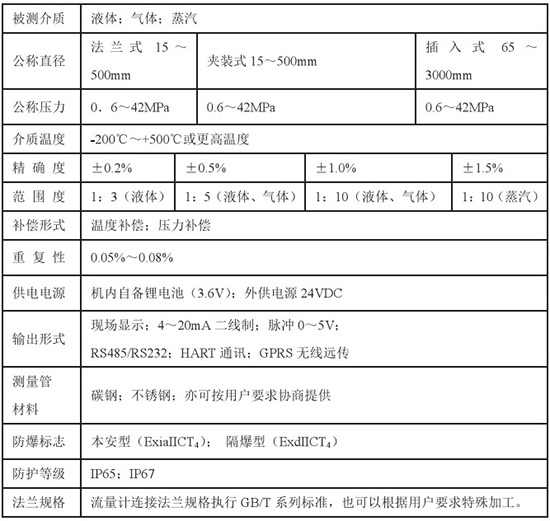

靶式流量計技術參數對照表


靶式流量計外形及尺寸

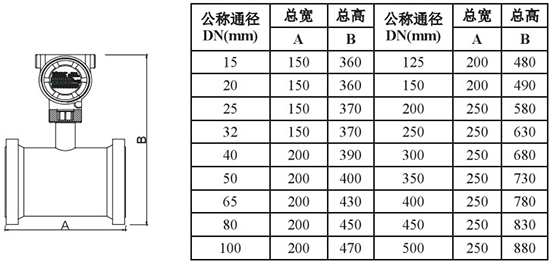

靶式流量計外形尺寸對照表一

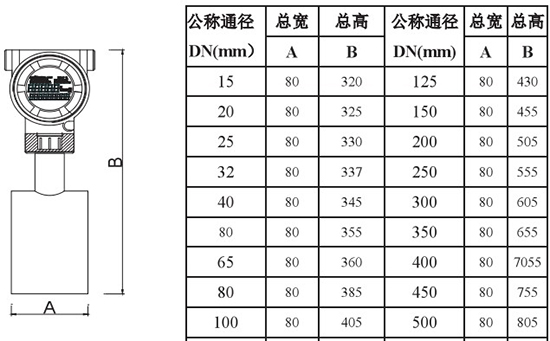

靶式流量計外形尺寸對照表二

靶式流量計插入式安裝示意圖

連接短管及法蘭公稱直徑氣體采用DN100mm,液體采用DN50mm,法蘭規格采用國標1.6MPa、2.5MPa、4.0MPa,密封面形式RF。

連接法蘭規格

a、法蘭規格:公稱壓力0.6MPa~42.0MPa;

b、法蘭尺寸主要采用**標準GB/T系列,并可采用化工行業標準HG系列、機械行業標準JB/T系列,也可協商提供按照客戶要求的法蘭。


靶式流量計的安裝及要求

1.流量計的安裝

高溫型(80度至500度)、常溫型(-30度至70度)、低溫型(-200度至-40度)

a.常溫型、低溫型、高溫型流量計視不同工況采用水平、垂直或倒置式安裝(以出廠效驗單為準);

b.介質工作溫度在300度以上時,用戶應對流量計殼體采取隔熱措施防止熱輻射損壞表頭(表頭工作溫度為-30至70度),同理工作溫度-100度以下的介質,也要采取防凍措施;

c.為保證流量計準確計量,要求設置前后直管段;(圖8)

d.為保證流量計在檢查及更換時不影響系統工作,應盡量設置旁通閥(3)及切斷閥(1、2);(圖8)

e.因工藝需要可采用垂直安裝,被測介質流向可由下至上,也可由上至下,但訂購時應向供貨方說明;

f.流量計口徑與相連的管道口徑尺寸盡量相同,以減少流動干擾,造成計量誤差;

g.法蘭式和夾裝式流量計安裝時,應注意法蘭之間密封墊片內孔尺寸大于流量計和工藝管道通徑6-8mm及否同軸,以避免因其產生干擾流而影響計量精確度;

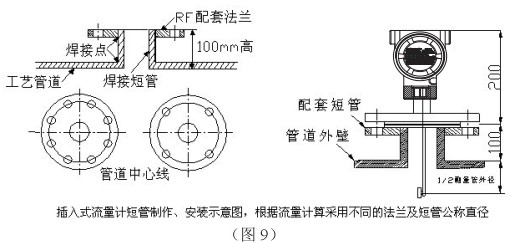

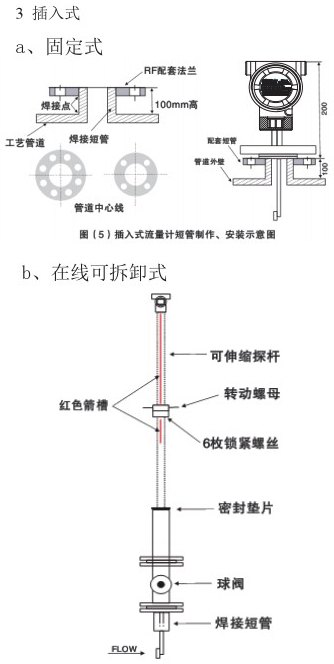

h.插入式流量計安裝時,將短管及法蘭焊到管道上時必須確保流體正對著靶片受力面,焊接短管高度在100mm(從管道內壁至法蘭密封面的距離);(圖9)

i.對于新完工的工藝管道,應先進行初步吹掃后再安裝流量計;

j.測量管外壁上箭頭所指方向為被測介質流向;

k.流量計殼體必須可靠接地,若無接地條件應向廠方說明;

l.流量計連接法蘭規格執行GB/T系列標準,也可以根據用戶要求特殊加工(以出廠效驗單為準)。

靶式流量計管道安裝圖

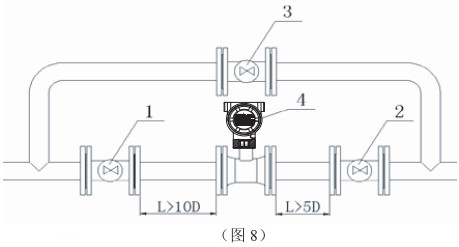

1、2、3分別為前后閥和旁通閥;4為流量計,L≥10D和L≥5D分別為前后直管段長度,D為管道公稱直徑。

靶式流量計插入式管道安裝要求

2.流量計設置零點

注:(流量計安裝后必須先進置零操作)

由于電容式力傳感器及阻流件有自重,在流量計安裝時不在水平方位狀況下,需要重新設置流量計零點。

操作程序為:(也可在管道內無介質流動時直接置零,高溫型及低溫型流量計必須使管道內溫度達到工作溫度后置零)

靶式流量計零點設置方法

a.關閉流量計下游的閥門;

b.緩慢打開流量計上游閥門,使流量計充滿介質;

c.緩慢打開流量計下游閥門,使流量計運行10分鐘左右;

d.關閉流量計上、下游閥門,并確定管道內流量為零;

e.用白紙或手指按在“ZERO”位置不小于3S;見(圖10)

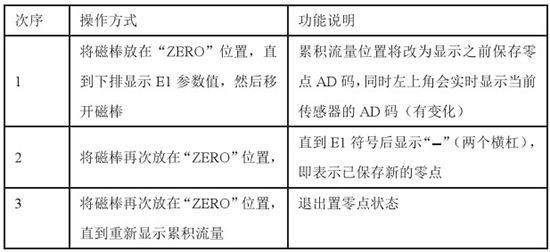

靶式流量計置零對照表


注意事項

不允許直接在流量計測量管前后端安裝閥門、彎頭等*大改變流體流態的部件。

如果需要在流量計前后管道上安裝閥門、彎頭等部件也應盡量保證前后直管段長度。

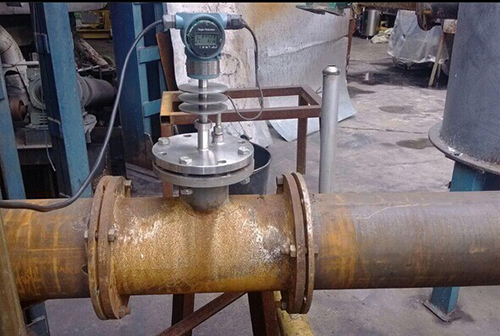

靶式流量計現場安裝使用圖


靶式流量計接線

a、24V供電型

1.24V供電型流量可具備多種輸出方式,

a.電流輸出:4~20mA;電源:16-32VDC,二線制;

b.脈沖輸出:0~1000Hz;內阻1000Ω;電源:16-32VDC;10mA(帶背光20mA);

c.RS485接口:電源:16-32VDC;10mA(帶背光20mA);

d.電流輸出+HART:4~20mA;電源:16-32VDC,二線制;

2.電流輸出特性(圖4)

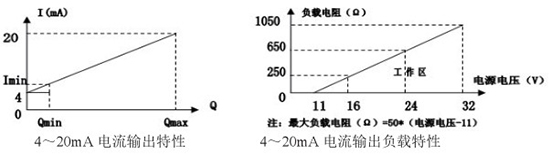

靶式流量計電流輸出曲線圖

以上圖中Imin為流量計*小顯示流量所對應的電流輸出值,其輸出值的大小為:

靶式流量計電流輸出值計算公式

同理:可計算出滿量程輸出范圍內任-輸出電流及對應流量值。

3.0~1000HZ脈沖輸出特性(圖5)

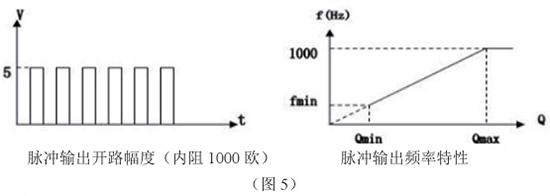

靶式流量計脈沖輸出特性圖

4.儀表接線

a.流量計信號輸出線電氣連接口規格為:M20×1.5

b.4~20mA電流輸出為二線制(圖6)

c.脈沖輸出為三線制(圖7)

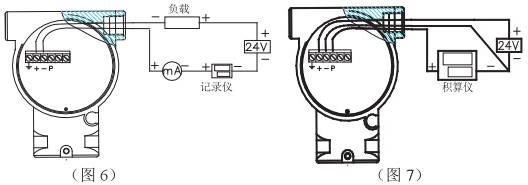

靶式流量計接線圖

b、3.6V電池供電型

3.6V電池供電型的流量計,無法顯示電池的容量,當電池電壓越來越低時,顯示會慢慢變模糊,應**更換電池。更換電池應為相同技術參數的電池,我公司電池可使用兩年。(可向我廠咨詢或購買)

為提高電池的使用時間,可通過修改濾波系數LP參數,該值設置越大,則代表可以使用更長時間,但流量計采集速度將會變慢。
