熱式氣體質量流量計序言

熱式氣體質量流量計是利用熱傳導原理測流量的儀表。該儀表采用恒溫差法對氣體質量流量進行準確測量。具有體積小、數字化程度高、安裝方便,測量準確等優點。

傳感器部分由兩個基準級鉑電阻溫度傳感器組成。采用橋式環路,一個傳感器測量流量溫度,另一個傳感器維持高于流體溫度的恒溫差,可以在高溫和高壓條件下進行流量測量。

熱式氣體質量流量計具有如下技術優勢:

1.真正的質量流量計,對氣體流量測量無需溫度和壓力補償,測量方便、準確??傻玫綒怏w的質量流量或者標準體積流量。

2.寬量程比,可測量流速高至 100Nm/s 底至 0.5Nm/s 的氣體,可以用于氣體檢漏。

3.抗震性能好使用壽命長。傳感器無活動部件和壓力傳感部件,不受震動對測量精度的影響。

4.安裝維修簡便。在現場條件允許的情況下,可以實現不停產安裝和維護。(請參見安全注意事項)

5.數字化設計。整體數字化電路測量,測量準確、維修方便。

6.采用 RS-485 通訊,或 HART 通訊,可以實現工廠自動化、集成化。

熱式氣體質量流量計安裝方式分類圖


熱式氣體質量流量計技術參數

熱式氣體質量流量計技術參數對照表


熱式氣體質量流量計流量范圍

熱式氣體質量流量計口徑流量范圍表


熱式氣體質量流量計型譜

熱式氣體質量流量計規格選型表

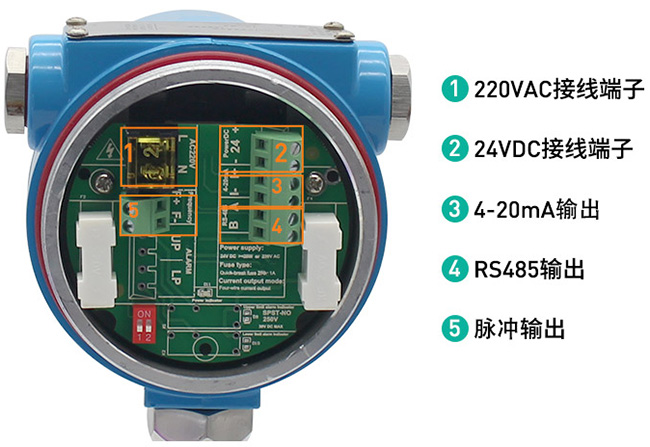

熱式氣體質量流量計接線端子

熱式氣體質量流量計接線端子圖


熱式氣體質量流量計的安裝

(標準型熱式氣體質量流量計)

1) 將儀表傳感器連接桿上的止退螺母松開,使傳感器存儲腔連接螺母能沿著傳感器連接桿向傳感器方向滑動,使其傳感器能完全縮入傳感器存儲腔連接螺母中。

2) 將傳感器存儲腔連接螺母旋緊于專用球閥上(在旋入前需在他們之間加裝密封墊片)

3) 打開專用球閥,將傳感器連接桿插入管道,直至止退螺母能夠與腔式連接螺母鎖緊。

4) 轉動傳感器連桿,使標記箭頭與介質流動方向相同,鎖緊止退螺母。

5) 更改轉換器方向,如果顯示屏的方向不能滿足現場顯示角度的要求,可以更改顯示屏的方向,顯示表頭可以在水平 6 個方向轉動。切斷電源,打開轉換器前蓋,拆下傳感器與轉換器連線,(4 組共 6 根 接線位置排列為從左到右依次為【兩根紅色一組】【一根紅色一組】【一根黃色一組】【兩根黃色一組】 )我們在出廠是已將組別分好。松開表頭法蘭(旋掉 6 顆 M6 的內六角螺絲),此時可以慢慢的移動表頭(千萬要小心不能講表頭跌落)。當觀測方便,重新固定法蘭,并連接傳感器與轉換器連線,蓋緊前蓋接通電源。

6) 如果您是橫向安裝的本款儀表的顯示屏可以 90°180°270°的靈活安裝,滿足你現場實際需要。

(精簡型熱式氣體質量流量計)

1) 在安裝精簡型熱式氣體質量流量計前請確認管道的實際內徑和壁厚。

2) 將熱式氣體質量流量計的其余部分一起裝入專用球閥內,根據實際管道內徑和壁厚計算出要插入的深度。這一步可以插入個大致尺寸并用手?jǐn)Q緊螺母。

3) 轉動傳感器連桿,使標記箭頭與介質流動方向相同。

4) 根據現場測得的數據換算出在傳感器連接桿上的相應刻度,鎖緊螺母即可。

5) 如果您是橫向安裝的本款儀表的顯示屏可以 90°180°270°的靈活安裝,滿足你現場實際需要。

參照附錄 3 圖(滿管型熱式氣體質量流量計)

滿管型儀表在出廠是已經把傳感器正確的裝配在專用的管段上,用戶只需要把管道裝配到現場,因此相對現場插入式的安裝要簡單些。*先在管路上選擇合適的安裝點然后按照必要配套的管段的長度切割管道、安裝相應法蘭和螺栓。確定流體流量要與滿管型熱式氣體質量流量計所標的流量標識一致。并且顯示屏要垂直與水平面,管道軸心要平行水平面,誤差不能超過±2.5°*后用螺栓鎖緊儀表。

各種安裝后效果圖

熱式氣體質量流量計現場安裝使用圖


熱式氣體質量流量計結構尺寸圖

熱式氣體質量流量計外形結構尺寸圖

1. 法蘭采用國標 GB/T9119-2000 標準。并依照 GB/T9119-2000 標準加工生產。

2. 對于 DN25~DN80 可以采用管螺紋連接,但要與儀表提供商達成技術協商一致后方可執行。

3. 表中只給出了*高 1.0Mpa 額定壓力數據,高于額定壓力的可以定做,但要與儀表提供商達成技術協商一致后方可執行。

4. 當公稱通徑 DN600 以上儀表有多種設計方案,在選購是客戶可以與儀表提供商進行技術溝通,我們可以按照您的要求設計生產,如果客戶沒有任何要求我們再滿足您基本要求的前提下,就按照我們設計生產。
