孔板蒸汽流量計
- 品*:JKM/凱銘儀表
- 型號:JKM-LG
- 測量范圍:0.32-191037.6m3/h
- 精度等級:1.5級
- 公稱通徑:DN25~DN1200
- 適用介質:液體、氣體、蒸汽
- 工作壓力:0-40MPa
- 工作溫度:-20℃~300℃
- 供電方式:24VDC
- 訂貨號:BZV625148RAG
孔板蒸汽流量計產品概述
孔板流量計是將標準孔板與多參數差壓變送器(或差壓變送器、溫度變送器及壓力變送器)配套組成的高量程比差壓流量裝置,可測量氣體、蒸汽、液體及引的流量,廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。節流裝置又稱為差壓式流量計,是由一次檢測件(節流件)和二次裝置(差壓變送器和流量積算儀)組成廣泛應用于氣體。蒸汽和液體的流量測量。具有結構簡單,維修方便,性能穩定。
孔板蒸汽流量計產品說明

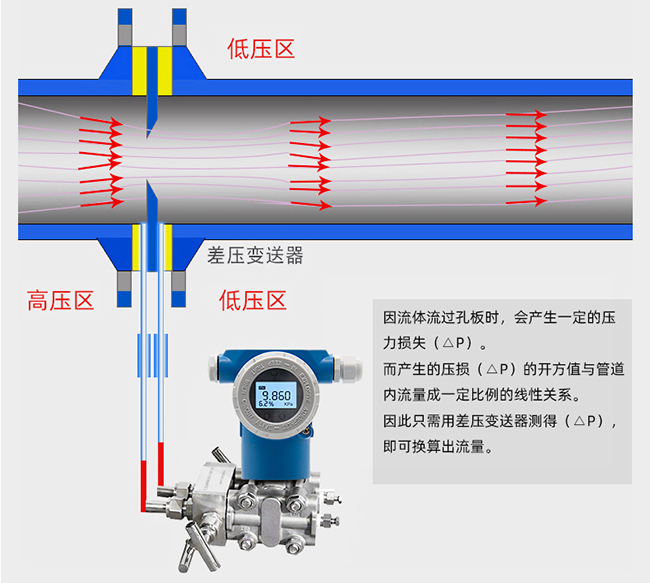

孔板蒸汽流量計原理及結構
節流裝置是測量流量的差壓感受原件。配合差壓變送器以及多功能流量積算、控制、記錄儀表,組成流量測量系統;對于氣體、蒸汽、密度變化較大流體流量測量,*好增加壓力變送器、溫度傳感器組成溫壓補償系統,對流量測量系統進行修正,以求更加精確的流量測量數據。當節流裝置與溫度傳感器配合使用,配合熱能積算功能儀表組成流量、熱能測量系統。由于節流裝置技術成熟,安裝方便,使用穩定可靠,價格合理等特點,在流量?jī)x表中應用廣泛,幾乎可以應用所有流量測量范圍。
節流裝置由標準節流件,取壓裝置和符合要求的前、后直管組成。
節流組件由節流件、取壓裝置(包括取壓口、引壓短管、一次閥門)、配套法蘭組成。
充滿管道的流體,當它們流經管道內的節流裝置時,流束將在節流裝置的節流處形成局部收縮,從而使收縮面內平均流束增加,在節流件的上游側靜壓力上升,下游側靜壓力降低,于是在節流裝置前后便產生了壓力降或交壓差△P,介質的流速越大,在節流裝置前后產生的壓差也就越大,所以可通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守恒定律和流動連續性方程為基礎的。
孔板蒸汽流量計技術參數
孔板蒸汽流量計用途、特點及適用范圍
1、用途:節流式差壓流量計由三部分組成:節流裝置、差壓變送器和流量積算儀。節流裝置是直接安裝于管道上的一次元件,差壓變送器和積算儀屬于二次元件。它主要用于流經管道各種氣體(純凈的或含粉塵的)、蒸汽(飽和或過熱)和液體(導電或不導電;強腐蝕性;粘稠或含有微小顆粒臟污)流量??芍苯訙y(cè)量體積流量或質量流量。
2、差壓式流量計(標準孔板)的使用條件、特點及適用范圍
a、使用條件:
1、在測量段,流體必須充滿圓管,并連續不斷地流經節流裝置;
2、流體在物理上和熱力學上必須是均勻的單相流體;
3、節流裝置所測得流體必須是穩定流,或可看作是穩定的緩慢變化的流體,不適用于脈動流和臨界的流量測量;
b、特點及適用范圍:
1、標準節流裝置無須實流標定即可保證其測量精度。(在所有流量計中是**的);
2、適用被測介質非常廣泛,幾乎可用于所有氣體、蒸汽和液體的流量測量;
3、適用直徑比β為0.22~0.75,雷諾數ReD≥5000 管道直徑DN50~1000mm,允許外推到5000mm。β=d/D,d-孔板開孔直徑;D-管道實際內徑
4、使用壓力可高達32MPa,也可用于負壓;
5、介質溫度范圍:-30℃~+650℃;
6、智能型差壓式流量計采用智能差壓變送器,可根據被測對象流量的變化,通過按鍵或通訊方式現場設定差壓值(規定范圍內),從而改變流量范圍,使系統流量范圍度大大拓寬;
7、無可動部件,機構安全可靠,使用、操作簡單、易掌握,免維修;
根據中華人民共和國**標準GB/T2624-93 和國際標準ISO5167-1 規定,節流裝置適用的流量量程比為3(即*大與*小適用流量之比),在個別情況下允許量程比為4,如果量程比大于上述值,則在使用同一臺差壓計時在小流量時的測量誤差很大。
孔板蒸汽流量計分類及結構簡圖
孔板蒸汽流量計產品示意圖
孔板蒸汽流量計細節展示
孔板蒸汽流量計產品選型

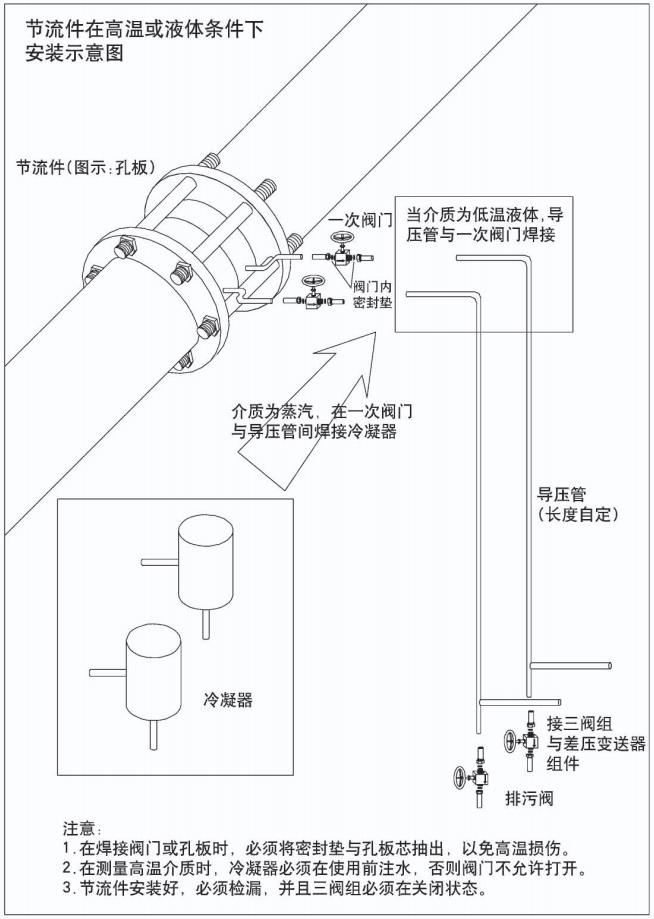

孔板蒸汽流量計安裝與使用注意事項
1、核準參數:安裝前務必先核準現場工況條件,確認節流裝置計算書的所有參數與安裝點工況條件參數完全相同后,才可進行安裝,否則必須進行必要的修正或補償。
2、方向:節流裝置的孔板提柄上或法蘭外圓面上分別有“+”、“-”號,“+”為上游側(迎著流體過來的方向),不得裝反。
3、插入深度:環室取壓孔板,插入深度為管道與環室之間距離為2~5mm,但不能將管道頂?shù)江h(huán)室,否則管道受熱膨脹便會頂壞環室。鉆孔取壓孔板,突入孔板內的管道,任何一點不得擋住取壓孔。
4、系統吹掃:節流裝置安裝完畢既應吹掃,此時應先將節流件(孔板片)拆下,以免管道內雜物刮傷孔板片或堵塞引壓管,待吹掃完成后再裝好,方向?yàn)榱黧w流動方向與孔板上的箭頭同向。注意擰緊以保證密封。
5、調零:吹掃安裝完成后,將三閥組中間閥開啟,此時差壓值應為零,如果不是,就必須要?dú)w零,方法是按住左下角按鍵不動20秒鐘,松開后即可。
6、*后將三閥組中間閥慢慢關閉(必須關嚴),正負引壓管上部的截止閥全部開啟,孔板即可正常工作。
7、安裝同軸度要求:節流件與管道必須同心,偏心距離不大于0.0025D,用戶在焊接操作時應予注意或采取必要的措施。
8、孔板一般都要配合差壓變送器使用,導壓管與差壓變送器連接時要注意正負壓不要裝反,“H”為正,“L”為負;
9、正負取壓口引出的導壓管在任何情況下都要保持平行;
10、如必須裝調節閥,則建議*好把調節閥裝在下游計算書上要求的直管段長度之后。
11、被測介質為氣體或蒸汽且溫度和(或)壓力有較大波動時,應進行溫度和(或)壓力補償。壓力變送器裝設在上游1D處,熱電偶裝設在下游1D處。
12、在差壓訊號管線上不得有可能積留液體或氣體的袋形空間,如不能避免時,應裝設集氣器(或排氣閥)和沉降器(或疏水器)。
13、變送器零點漂移也會引起測量誤差,使用過程中應定期對差壓變送器進行校準。
14、除須經常對導壓管進行檢查,以防堵塞外,對室外的導壓管應予適當保溫,以防凝固或凍結。如管線(垂直段)相當長,應避免由于溫差導致的虛假壓差,此時建議把兩根差壓管線靠近敷設并一起包在保溫層內。
15、差壓管線應有支架,以避免振動和有力作用在差壓計上。
